Información General.

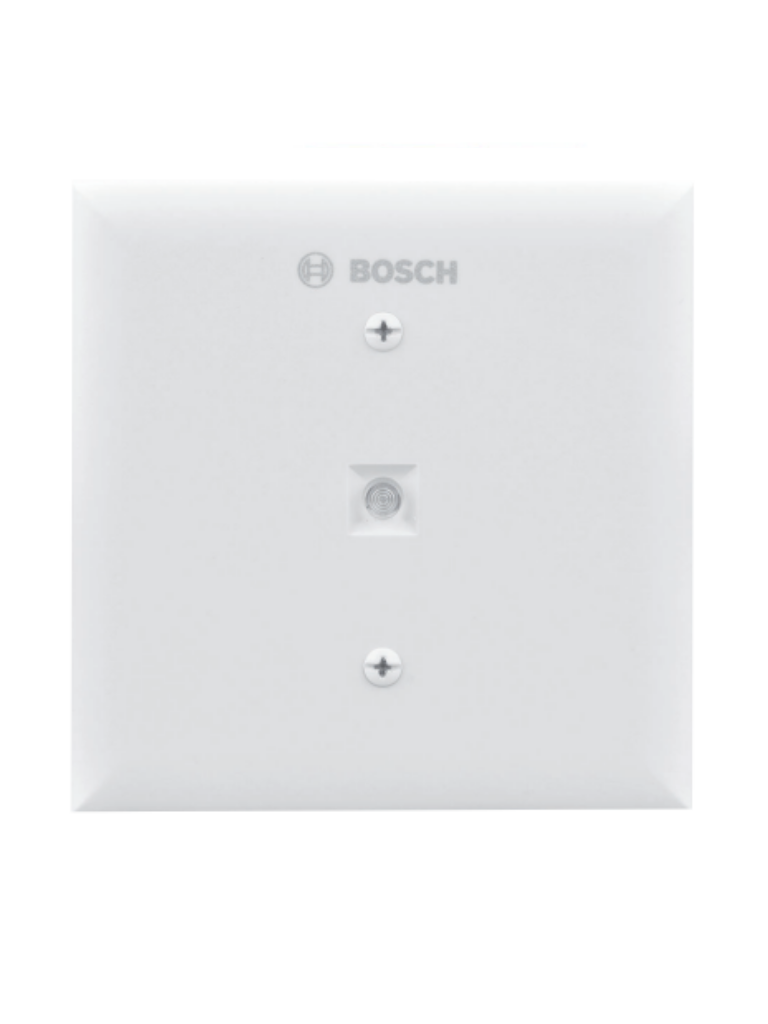

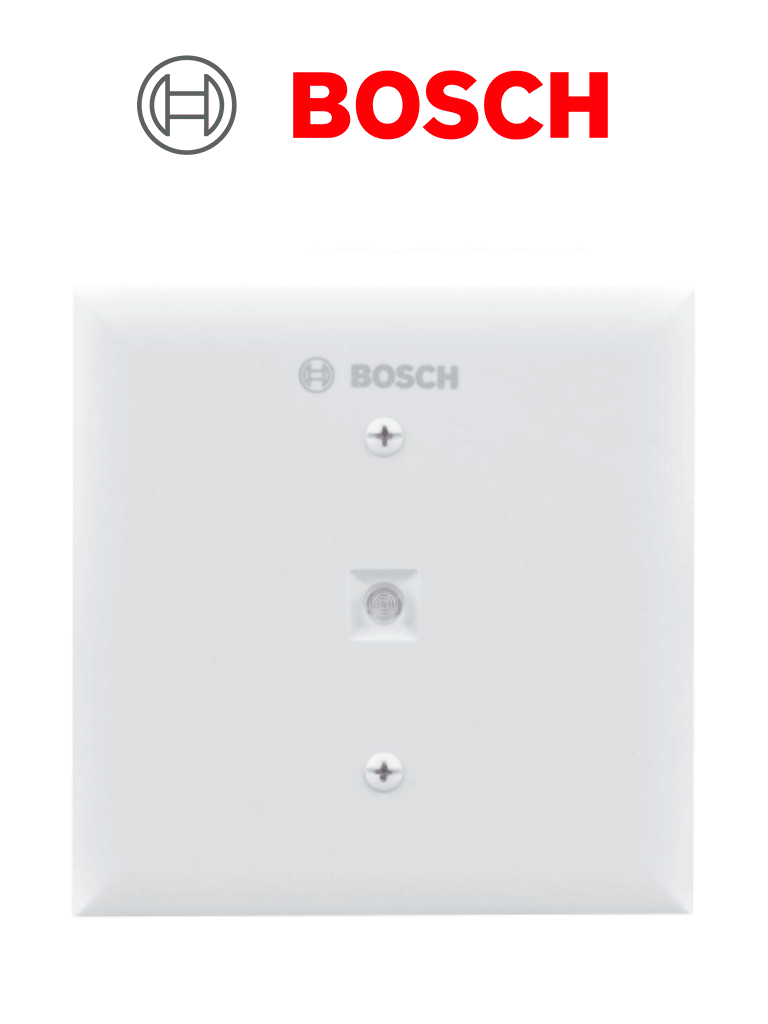

Es un módulo aislador de bus MUX que se utiliza para proteger y garantizar la integridad de las señales en sistemas electrónicos, especialmente en vehículos. Su función principal es aislar las señales de comunicación entre diferentes componentes del sistema, evitando interferencias y daños por sobrecargas o picos de voltaje. Los beneficios incluyen mayor estabilidad, seguridad y fiabilidad en las comunicaciones electrónicas, lo que mejora el rendimiento general del vehículo y reduce los riesgos de fallos en los sistemas críticos.
Principales características
- Se instala fácilmente en una caja eléctrica cuadrada de 4 pulgadas.
- Un LED fijo de color amarillo indica que el aislador está activado.
- Puede cablearse como Clase X, Clase A o Clase B.
Especificaciones técnicas.
- Actividad en reposo: De 0,1 mA 5 mA Voltaje (mínimo) y 8 V máximo (12 V CC nominal).
- Entorno: Interior, seco.
- Humedad relativa: Hasta un 95% sin condensación.
- Temperatura (en funcionamiento): 0°C a +38°C (+32°F a +100°F).
- Color: Blanco.
- Dimensiones: De 10,9 cm (4,3125 pulg.) todos los lados por 2,7 cm (1,0625 pulg.) de profundidad.
- Material: Plástico ABS.
- Peso: 110 g (3,9 onzas).
- Rendimiento dispositivos: en grupo 25 Corto tiempo de demora 250 ms.
Incluye
- 1 Base con panel de control
- 1 Cubierta con bisel
- 1 Paquete de 2 tornillos
- Manual de instalación
LED
El LED de color amarillo se ilumina de manera fija cuando el aislador está activado. Es visible:
- En luz ambiente (de hasta 500 lx).
- A una distancia de 3 m.
- A un ángulo de hasta 22,5º contra la normal a la superficie Certificados y homologaciones.
Consideraciones sobre el cableado
El módulo admite cables de calibre entre 18 AWG (ISO 0,75 mm2 ) y 12 AWG (ISO 4 mm2 ).
Nota: No utilice cables blindados. El cable de par trenzado no es recomendado, pero es aceptable si se reduce un 50% la longitud del cable.

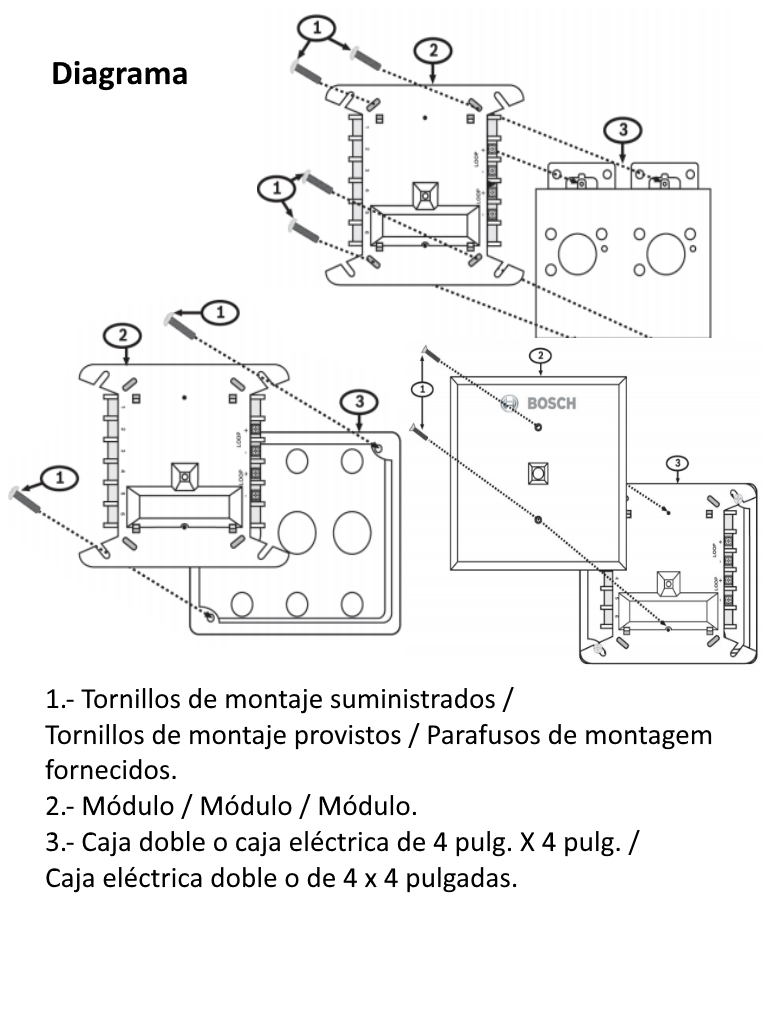

Consideraciones sobre el montaje

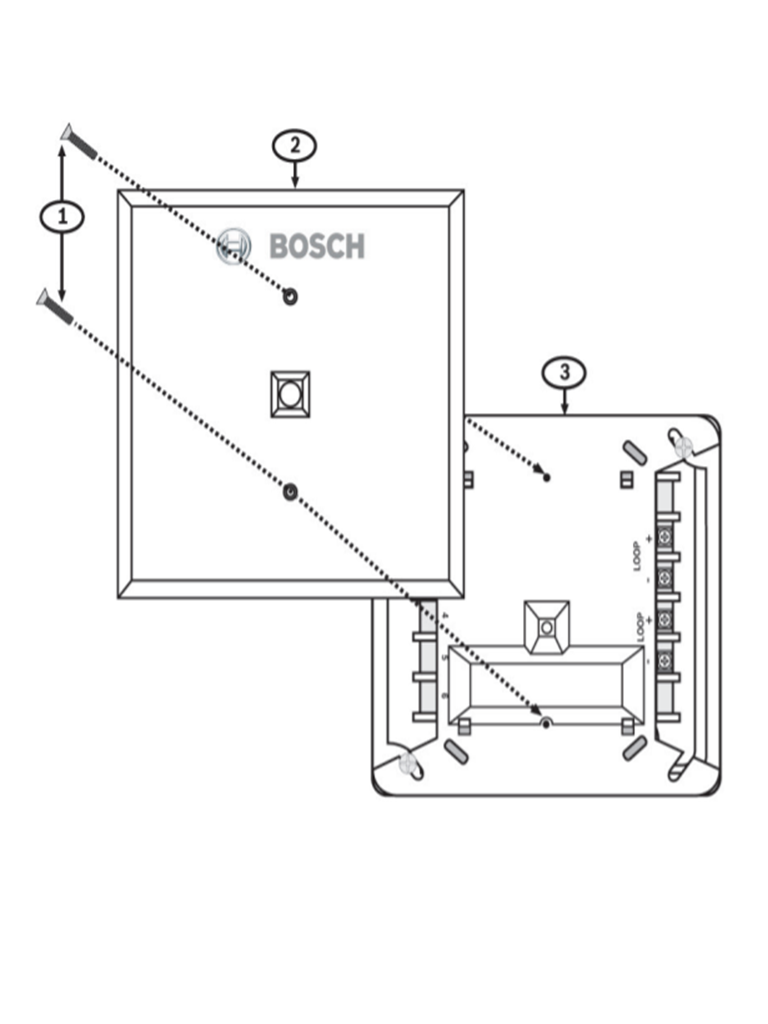

El módulo se ensambla en una caja eléctrica cuadrada de 4 pulgadas.
Productos compatibles
Los siguientes productos son compatibles con el módulo FLM-7024-ISO:
- Paneles de control: FPD-7024 FACP direccionables (v1.03 o superior).
- Módulo requerido: FPE-7039 Módulo de expansión MUX.
Nota
Módulo aislador de bus MUX FLM-7024-ISO
Este módulo se conecta al módulo de expansión FPE-7039 MUX en el FPD-7024 FACP sin usar una dirección de bus MUX. Aísla la sección en corto en el SLC del resto del sistema a fin de minimizar la pérdida de comunicación.
Certificación
EE. UU
- UL ANSI/UL 864, Control Units and Accessories for Fire Alarm Systems" (10th edition)
- CSFM see our website
