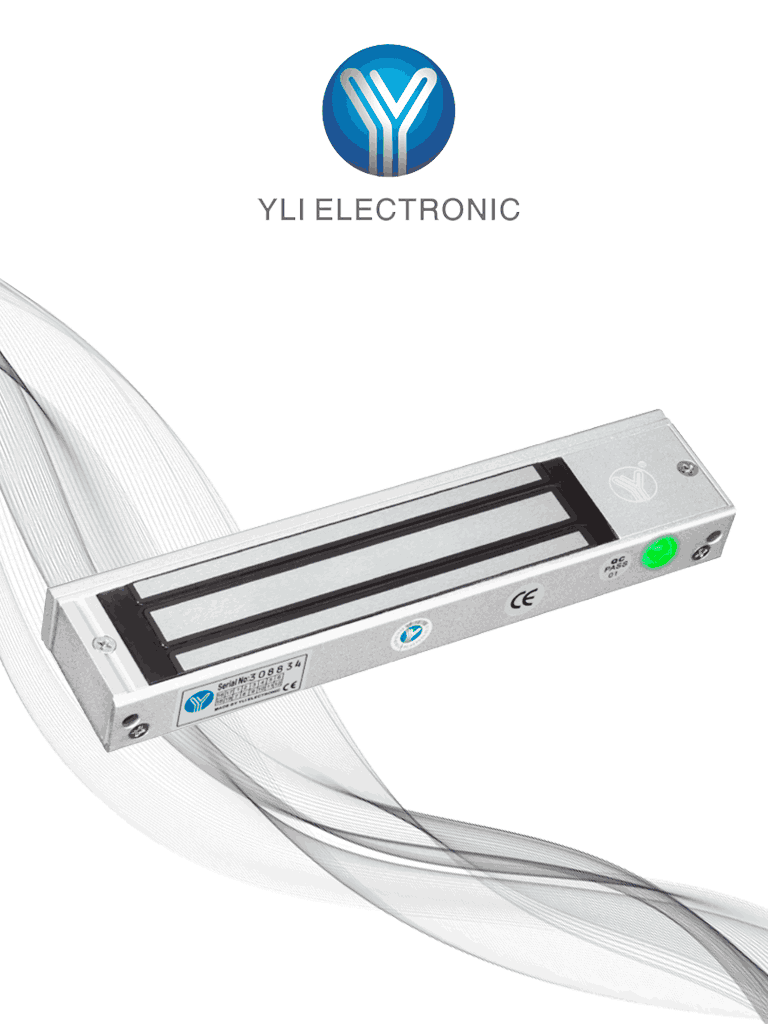

YLI YM500NLED – Cerradura Magnética con Indicador Led para Control de Acceso / Uso rudo / Interior / Fuerza de Sujeción 500 kg o 1200 Lb / Voltaje Doble 12 ó 24 VDC / Compatible con Soporte MBK500NZL #Ayli10

Overviews

Información general

Modelo: YM500NLED

Cerradura Magnética con indicador led, fuerza de sujeción de 1200 Libras y/o 500kg, Compatible con cualquier control de acceso. El indicador led se muestra en rojo cuando esta bloqueada y en verde cuando esta desbloqueda.

Datos técnicos

• Tamaño: 265Lx73Wx41H (milímetro)
• Dimensión de la placa de armadura: 185Lx60Wx13.2Hmm)
• Fuerza de retención: 500kg (1200Lbs)
• Voltaje de entrada 12VDC/24VDC
• Actual: 12V/400mA o 24V/200mA
• Estado del Led: Rojo muestra bloqueado; Estado verde desbloqueado
• Salida de señal: Señal de bloqueo (NO/NC/COM)
• Adecuado: Puerta de madera, Puerta de vidrio, Puerta de metal, Puerta ignífuga
• Peso: 4.5 kg
• Humedad: 0- 95% (sin condensación)
• Certificado: MA CE-EMC-CE-LVD FCC RoHS REACH WEE

Vista de instalación

Como podemos observar los diferentes tipos de instalación que le podremos dar a nuestra chapa magnética.

Diagrama de conexión

En la imagen observamos el diagrama de conexión de la chapa magnética.
