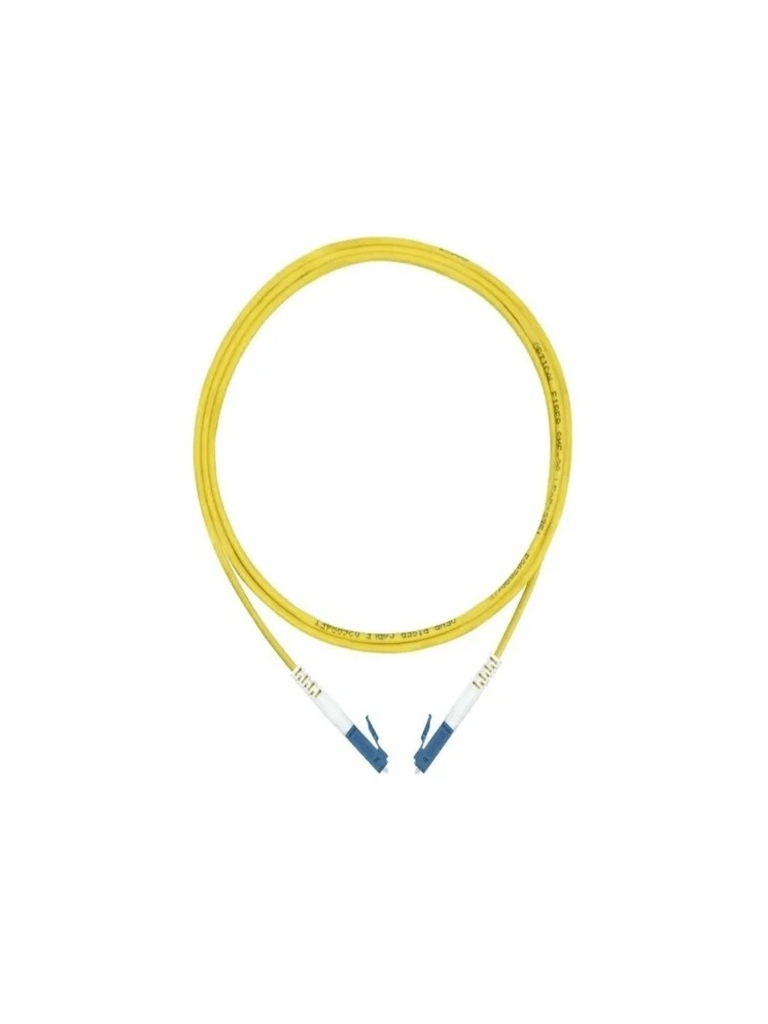

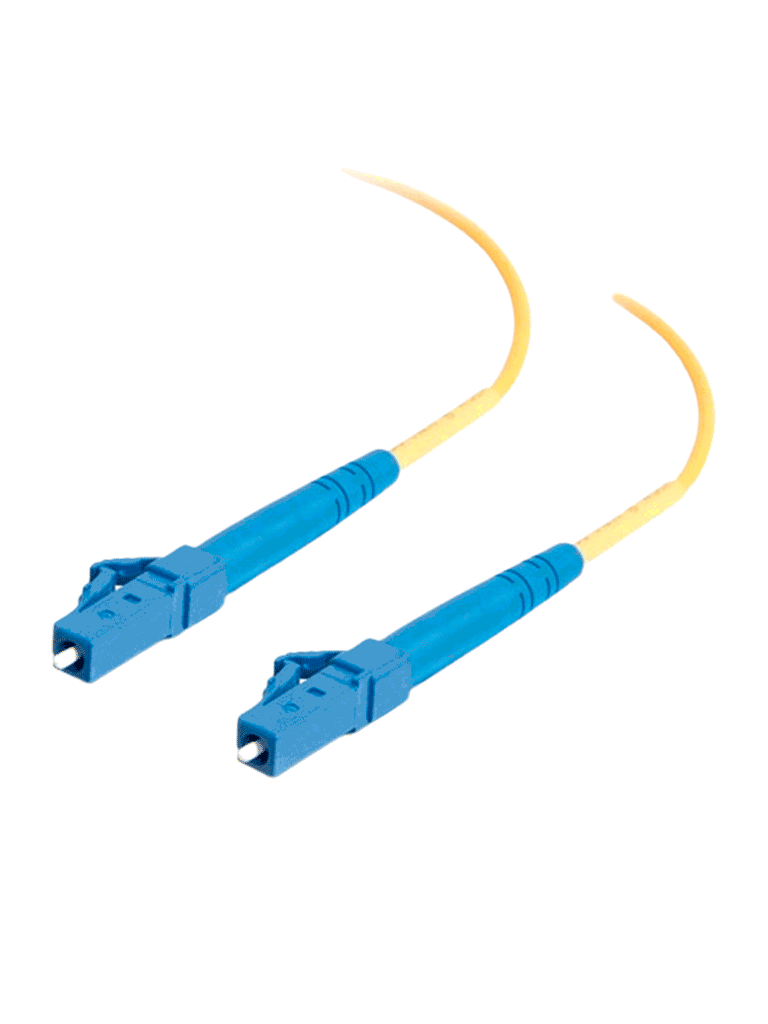

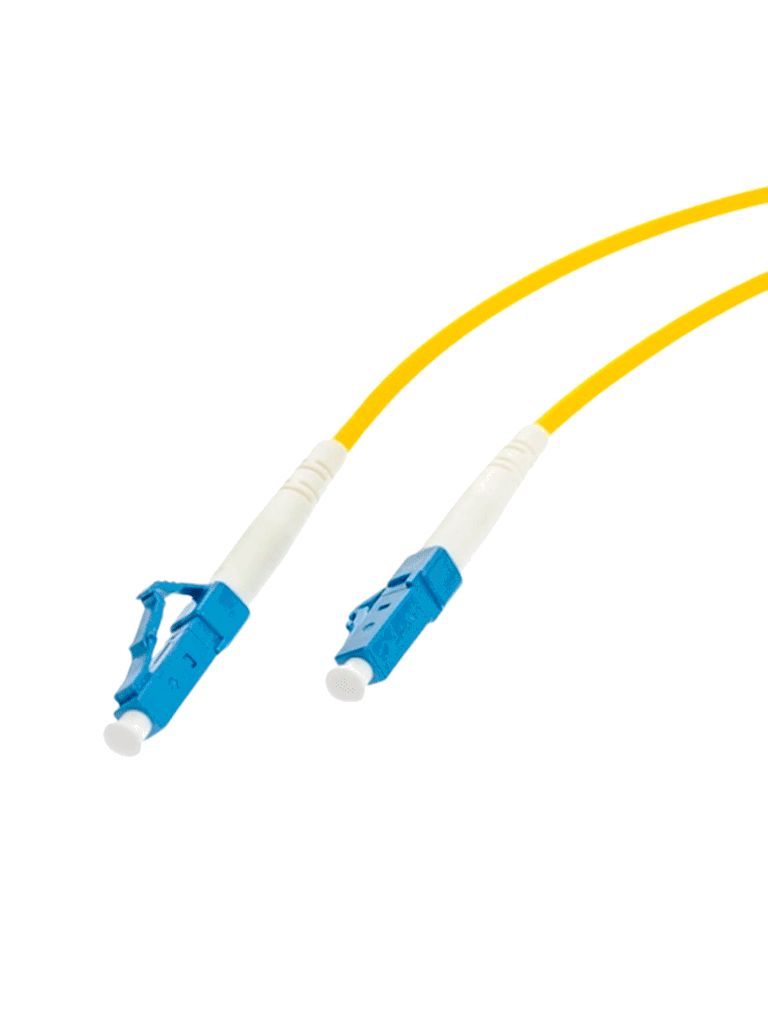

SBE TECH SBE-JUMLC-LC-3M-SM – Jumper LC-LC / Monomodo / simplex / 2 mm / 3 metros / UPC

Overviews

Características Técnicas

DESCRIPCIÓN:

Jumper de fibra óptica simplex monomodo G.652 D (9/125), cable de 2 mm, cubierta LSZH, conectores LC/UPC - LC/UPC de 3 metro

Jumpers y pigtail de fibra óptica fabricados con equipos de la más alta tecnología.

Nuestro impecable proceso de fabricación garantiza que cada uno de nuestros ensambles supere los estándares de radio de curvatura, excentricidad, acabado, pérdida de inserción y retorno

Pérdida de inserción (I.L.): < 0.20 dB

• Pérdida de retorno (R.L.):

-- > 50 dB (PC)

-- > 55 dB (UPC)

-- > 65 dB (APC)

• Diámetro de Núcleo: 8.5 ± 0.2 um

• Radio de Curvatura Mínimo: 10 mm

• Pérdida de Macrocurvatura:

-- 1 Vueltas, Radio de 10 mm

1550 nm < 0.5 dB

1625 nm < 1.5 dB

-- 10 Vueltas, Radio de 15 mm

1550 nm < 0.05 dB

1625 nm < 0.30 dB

--100 Vueltas, Radio de 25 mm

GEOMETRÍA:

• Radio de Curvatura:

-- Férula: 1.25 mm

-- UPC: 7 - 25 mm

-- APC: 5 - 12 mm

• Desplazamiento de Vértice: 0 - 50 um

• Altura Radial de Fibra: - 50 a 50 nm

• Desplazamiento Angular: <0.3°

• Rugosidad de Fibra: 0 - 25 nm

• Rugosidad de Férula: 0 - 50 nm

INCLUYE:

Jumper LC-LC UPC, para realizar las conexiones pertinentes de nuestros equipos, con ello mantendremos una conexión adecuada para nuestros sistemas de red.
