Información General.

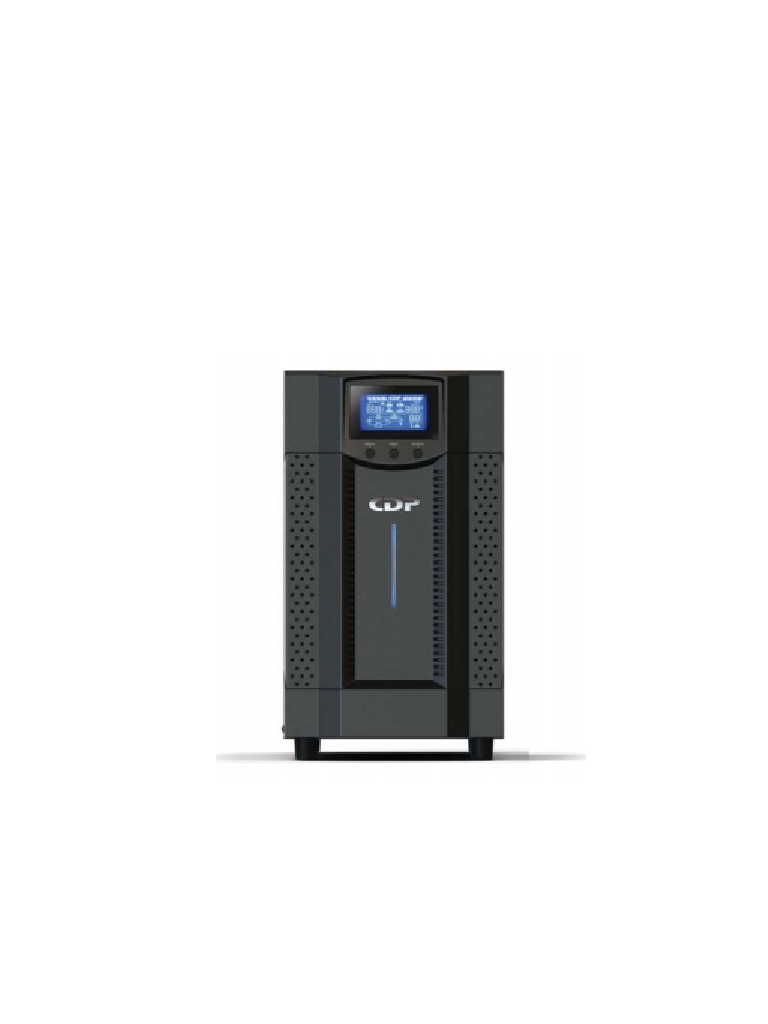

Sistema de alimentación ininterrumpida de doble conversión en línea con factor de potencia 1, ideal para proteger equipos críticos como servidores, sistemas de telecomunicaciones, laboratorios, y aplicaciones médicas.
Ofrece un alto rendimiento y gran estabilidad eléctrica, aislando completamente la carga de la red comercial y garantizando un suministro continuo y limpio. Su tecnología de conversión continua (AC/DC/AC) asegura una energía estable incluso ante irregularidades extremas, todo sin tiempo de transferencia.
Cuenta con funciones como arranque en frío, protección contra sobrecargas, interferencias EMI/RFI, y carga inteligente de baterías para extender su vida útil. Además, permite expansión de baterías externas y monitoreo remoto mediante tarjeta SNMP opcional.
Principales características
- Protección integral
- Monitoreo en tiempo real
- Eficiencia energética
- Tiempo de respaldo adecuado
- Interfaz de comunicación versátil
- Diseño robusto
- Fácil mantenimiento
- Compatibilidad amplia
Especificaciones técnicas.
🔌 Potencia y Entrada
- Capacidad: 3000VA / 3000W
- Voltaje nominal de entrada: 220VCA
- Rango de voltaje de entrada: 110VCA – 300VCA ±3%
- Frecuencia de entrada: 40Hz – 70Hz
- Factor de potencia de entrada: 1
⚡ Salida
- Voltajes configurables: 200/220/230/240VCA ±1%
- Frecuencia (modo batería): 50Hz ±0.1Hz o 60Hz ±0.1Hz
- Regulación de voltaje: ±1%
- Tipo de onda: Senoidal pura
- Tiempo de transferencia: 0 ms (cero)
- Distorsión armónica: ≤2% (carga lineal), ≤4% (carga no lineal)
- Corriente de cresta: 3:1
Protección contra sobrecarga:
- 100%–110%: Alarma
- 110%–130%: UPS opera en batería por 30 s y luego se apaga o transfiere a bypass
- 130%: Apagado inmediato o transferencia a bypass
🔋 Baterías
- Tipo: 6 baterías internas de 12V/9Ah
- Tiempo de recarga: 3 horas al 95%
- Voltaje de carga: 82.1 VDC ±1%
- Corriente de carga: 1–8A (máx.)
- Autonomía típica: 6 minutos a carga completa / 15 minutos a media carga
- Bancos de batería externos: Soporta hasta 10 bancos (con entrada dedicada de 72VDC / 56A)
🔧 Características Físicas
- Dimensiones: 190 x 318 x 421 mm (ancho x alto x profundo)
- Peso neto: 28 kg
- Ruido: <50dBA @ 1 metro
- Condiciones ambientales: 0–90% HR (sin condensación), 0–45°C
💬 Puertos y Conectividad
- 8 salidas IEC-C13 (4 programables)
- Conectores: IEC-C19
- Chasis IEC-C19
- Slot para tarjeta SNMP (opcional)
- Puerto de paro de emergencia (EPO)
- Puerto de protección de línea de datos
- Puerto para batería externa (72VDC)
- 2 ventiladores de enfriamiento
- Compatibilidad con tarjeta de monitoreo ambiental EMD (opcional)
✅ Certificaciones
- Certificación UL
Incluye
- UPS CDP UPO11-3AX i de 3kVA
- 6 baterías internas instaladas (12V/9Ah)
- Cable de alimentación
- Manual de usuario
- Cable USB/RS-232 para monitoreo
- Garantía del fabricante
- Accesorios de instalación rápida
⚠️ La tarjeta SNMP y el módulo EMD se venden por separado.
