Overviews
Módulos funcionales

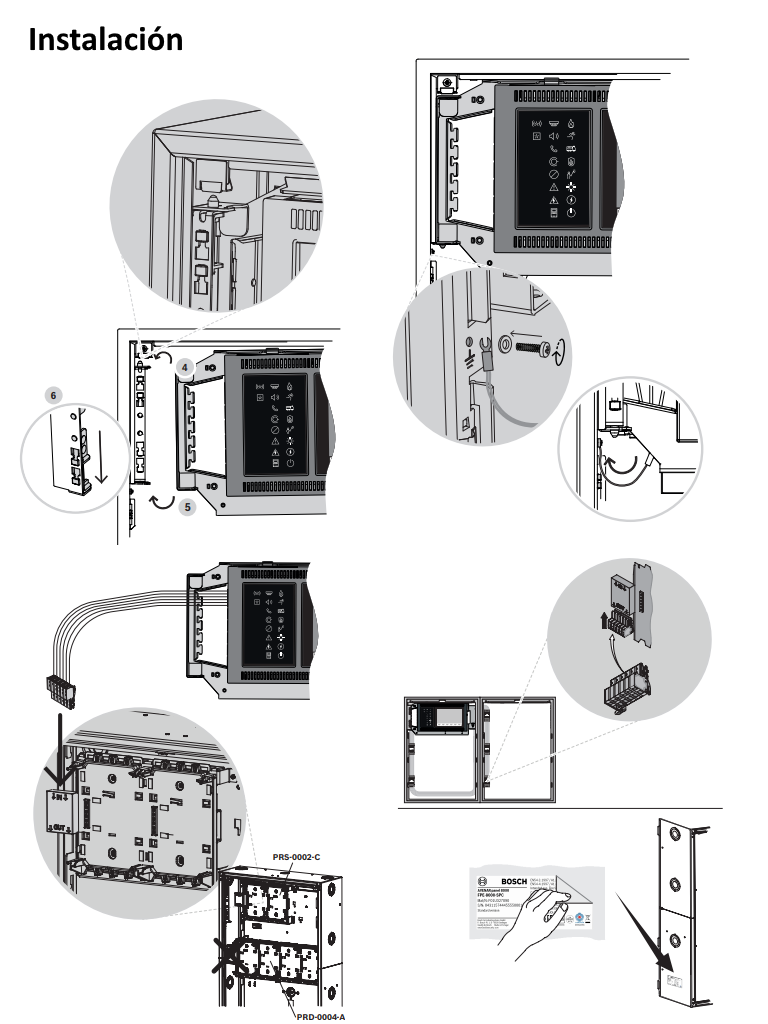

Los módulos funcionales son unidades encapsuladas independientes. Se colocan en una ranura de un carril de la central. Por lo tanto, automáticamente se dispone de conexión a la fuente de alimentación y el tráfico de datos con la central. La central identifica el módulo sin ajustes adicionales y funciona en el modo de funcionamiento predeterminado (conectar y funcionar).
El cableado hasta los componentes externos se realiza utilizando terminales de rosca/conectores compactos.
Después de una sustitución, solo es necesario volver a insertar los conectores; no es necesario volver a tender cantidades importantes de cables.
- Aviso: Safety Systems Designer sirve para diseñar sistemas de alarma de incendio que se ajusten a los límites pertinentes (p. ej., en términos de longitud de los cables y alimentación).
- Aviso: Safety Systems Designer para sistemas de alarma de incendio permite estimar las dimensiones del sistema, los requisitos de energía y la cantidad y los precios de los elementos necesarios en cada fase del proceso de planificación.El software está pensado para diseñadores e ingenierías que deseen preparar un presupuesto de un sistema de detección de incendios
Puntos de detección
Cada elemento o entrada que pueda activar una alarma cuenta como un punto de detección. De acuerdo con EN54-2, no conecte más de 512 puntos de detección y pulsadores de alarma a un AVENAR panel 2000.
En caso de que haya más de 512 detectores y pulsadores de alarma, distribuya los detectores entre más centrales AVENAR.
Todos los elementos y entradas que no utilizan el tipo Entrada en el ajuste de tipo de mensaje se consideran puntos de detección. Por lo tanto, todos los elementos y entradas para los que se haya programado uno de los ajustes siguientes como tipo de mensaje se consideran puntos de detección:
- Fuego
- Incendio interno
- Supervisión
- Multi-Criterio
- Humo
- Avería
- Temperatura
- Agua
Solo algunos de estos tipos de mensaje están disponibles para seleccionarlos en función del tipo de elemento. Los elementos y las entradas que pueden activar una alarma incluyen todos los detectores manuales y automáticos, así como los módulos y los módulos de interfaz que se enumeran a continuación en función de las entradas disponibles.
Redes e interfaces
Redes
Un controlador de central con licencia Premium se puede conectar en red con hasta 32 controladores de central, teclados remotos y servidores OPC.
Los paneles y los teclados muestran todos los mensajes y también se puede formar un grupo de paneles y teclados. Dentro de un grupo, solo se muestran los mensajes de ese grupo.
Es posible utilizar distintas topologías de red de alarma de incendio:
- Lazo CAN
- Bucle Ethernet
- Doble bucle Ethernet/CAN
- Bucle CAN con segmentos Ethernet
- Troncal Ethernet con subbucles (Ethernet/CAN)
Interfaces
Características del controlador de la central
- 2 módulos CAN (CAN1/CAN2) para funcionamiento en red
- 1 conector de raíl
- 4 módulos Ethernet (1/2/3/4) para funcionamiento en red, uso recomendado:
– 1 y 2 (azul): red de centrales
– 3 (verde): sistema de gestión de edificios, central de jerarquía, sistema de alarma por voz
– 4 (rojo): Remote Services
- 2 entradas de señal (IN1/IN2)
- 1 módulo de función USB para la configuración mediante FSP-5000-RPS
- 1 módulo de tarjeta de memoria

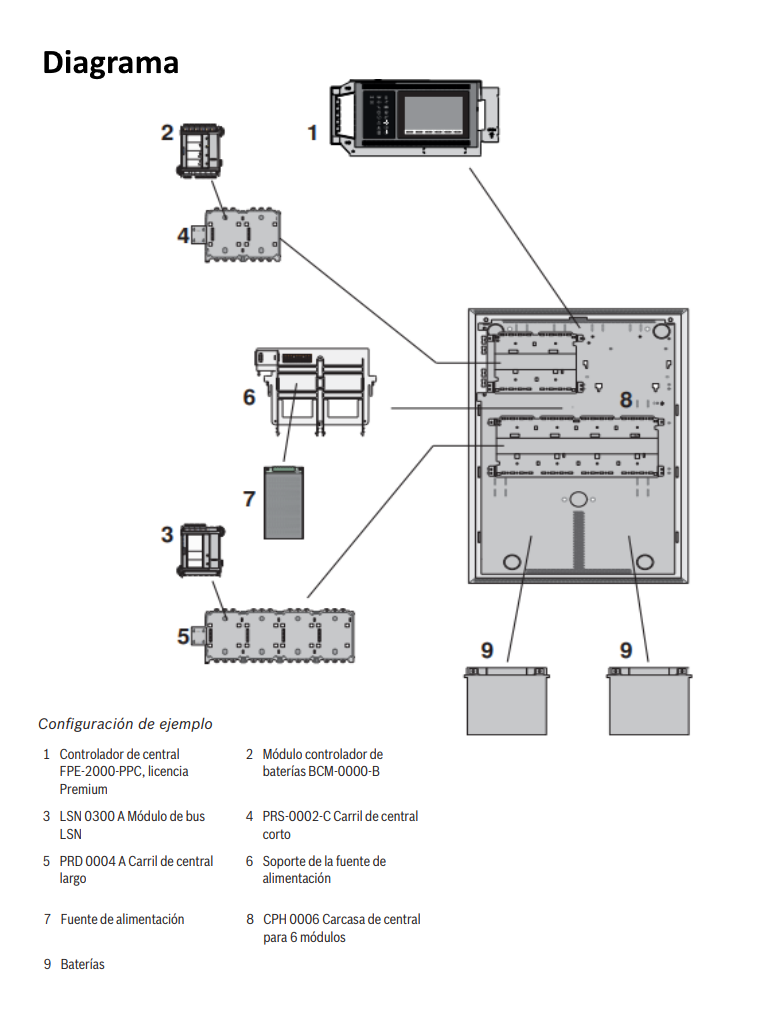

Incluye
- 1 Controlador de central FPE-2000-PPC, licencia Premium
- 1 LSN 0300 A Módulo bus LSN, 300 mA
- 1 Módulo controlador de baterías BCM‑0000‑B
- 1 PRS-0002-C Carril de central corto
- 1 PRD 0004 A Carril de central largo
- 1 UPS 2416 A Fuente de alimentación universal
- 3 Tapa falsa FDP 0001 A
- 1 HCP 0006 A Carcasa para 6 módulos
- 1 FPO-5000-PSB‑CH Soporte de la fuente de alimentación

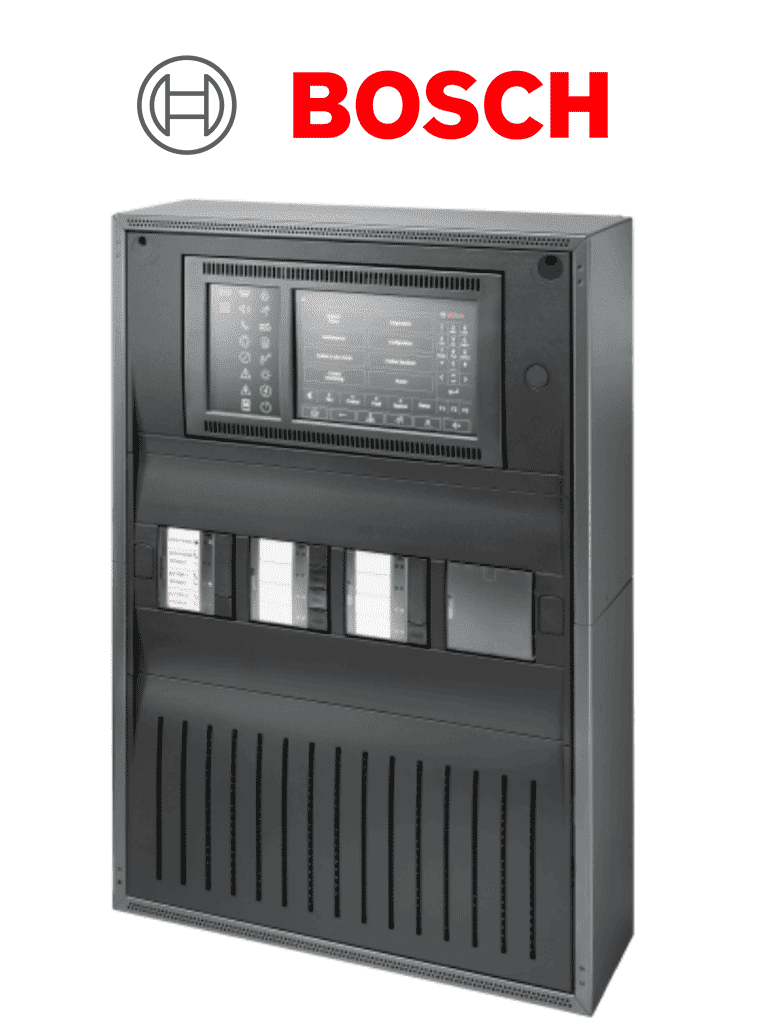

Principales características
- Central de incendio compacta modular, ampliable hasta 4 lazos, proporciona soluciones personalizadas para aplicaciones de tamaño pequeño a mediano
- Pantalla de alta resolución con colores vivos para indicar alarmas y eventos
- Panel táctil de 8" con botones fijos y programables que permiten adaptarlo a la situación
- Conmutador Ethernet integrado para la red y las interfaces de la central
- Adaptable a los requisitos y las normativas locales
Especificaciones técnicas.
- Tensión de salida (mín. - máx.): 20,4 - 30 V con el soporte de las baterías
- Corriente de salida (mín-máx): (x 2) 0 - 2,8 A
- Fuente de alimentación (EN 62368-1): PS 2
- Fuente eléctrica (EN 62368-1): ES 1
- Dimensiones de la versión de montaje mural (Al. x An. x Pr.) (mm): 638 mm x 440 mm x 149 mm
- Dimensiones de la versión de montaje en bastidor (Al. x An. x Pr.) (mm): 638 mm x 450 mm x 232 mm
- Calificación frente a inflamabilidad: UL94-V0
- Pantalla LCD (píxeles): WVGA 800 x 480 de 7" en color
- Elementos de funcionamiento y visualización
6 teclas
18 LED
- Material de la carcasa: Lámina de acero, pintada
- Color de la carcasa: Gris pizarra, RAL 7015
- Color frontal: Antracita, RAL 7016
- Tipo de batería para la versión de montaje mural: 12 V 24-27 Ah
- Tipo de batería para la versión de montaje en bastidor: 12 V 38 - 45 Ah
Condiciones ambientales
- El montaje y la puesta en funcionamiento de la central de incendio deberán llevarse a cabo en el interior, en un espacio limpio y seco.
- Humedad relativa permitida: 95 % como máximo a 25 °C, sin condensación
- Para garantizar una duración óptima de la batería, la central solo se debe manejar en ubicaciones con temperaturas normales.
- No utilice dispositivos que presenten condensación.
Información General.
Es un sistema de control de paneles de alarma diseñado para la protección de hogares y negocios. Ofrece monitoreo avanzado, detección de intrusos y notificaciones en tiempo real. Entre sus beneficios destacan su alta fiabilidad, facilidad de instalación en la pared, y la licencia premium que proporciona acceso a funciones avanzadas, como mayor integración con otros dispositivos y seguridad mejorada, brindando tranquilidad y protección continua.
