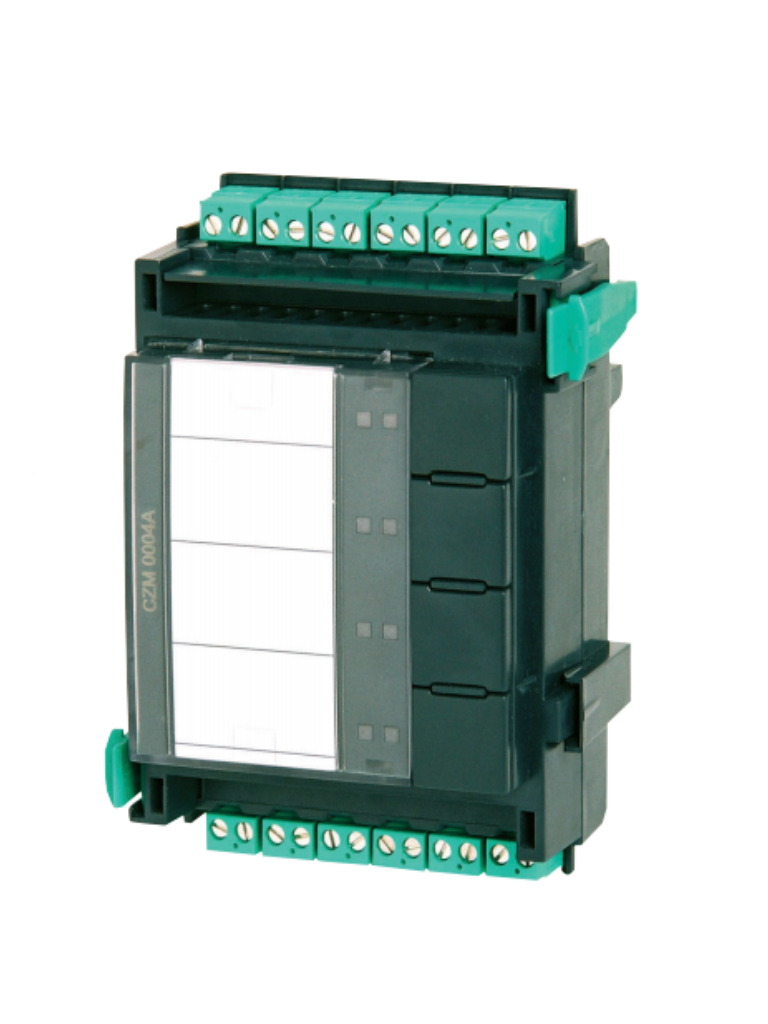

CZM 0004 A Módulo convencional de 4 zonas
El CZM 0004 A ofrece cuatro líneas convencionales controladas y se usa para conectar periféricos convencionales.
Nota: CZM 0004 A Módulo convencional de 4 zonas para conectar periféricos convencionales; ofrece cuatro líneas convencionales controladas CZM 0004.
Planificación
- Todas las salidas de alimentación auxiliar (AUX 1-AUX 4) se pueden activar y desactivar de forma simultánea.
- Se pueden conectar componentes convencionales de 2 y 4 cables.
- Se deben tener en cuenta los estándares y directrices específicos del país en el diseño.
- Para el funcionamiento del sistema de detección de incendios conforme a la norma EN 54-13, es necesario que todas las zonas convencionales terminen en un módulo RFL.
- Tenga en cuenta la resistencia de línea máxima:
- 25 Ω para líneas convencionales con FMC-300-RW o detectores de incendios automáticos.
- 12 Ω para líneas convencionales con pulsadores de incendios manuales FMC-120-DKM.
Principales Características
- Conexión de elementos convencionales de 2 y 4 cables
- Sistema listo para funcionar, gracias a su tecnología "plug-and-play" y a los bloques de terminales enchufables.
Especificaciones
Eléctricas
- Tensión de entradaDe 20 V CC a 30 VCC (mín...máx.) 5 V CC ± 5% Consumo de corriente máximo.
- Modo reposo (las 4 zonas) 65 mA (a 24 V CC).
- Alarma (las 4 zonas) 65 mA + 100 mA por zona (a 24 V CC) Salidas OUT1- OUT4.
- Tensión máxima de salida 20 V CC ±5%.
- Corriente de salida máx. 100 mA por zona ±10%.
- Resistencia de línea máxima 2 x 25 Ω por zona Fuente de alimentación auxiliar AUX1 - AUX4.
- Corriente de salida máxima (de las 4 salidas en total).
